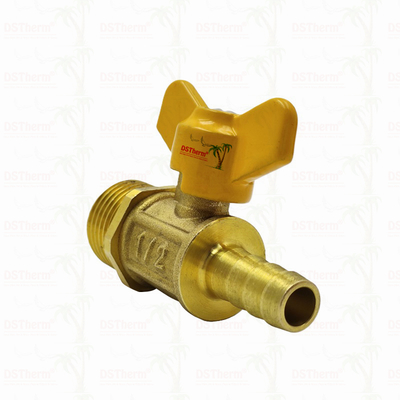

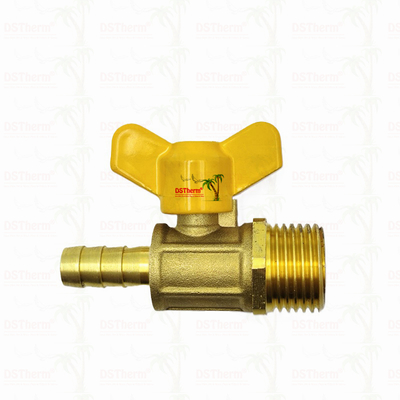

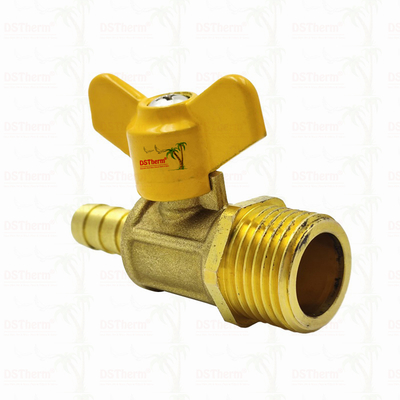

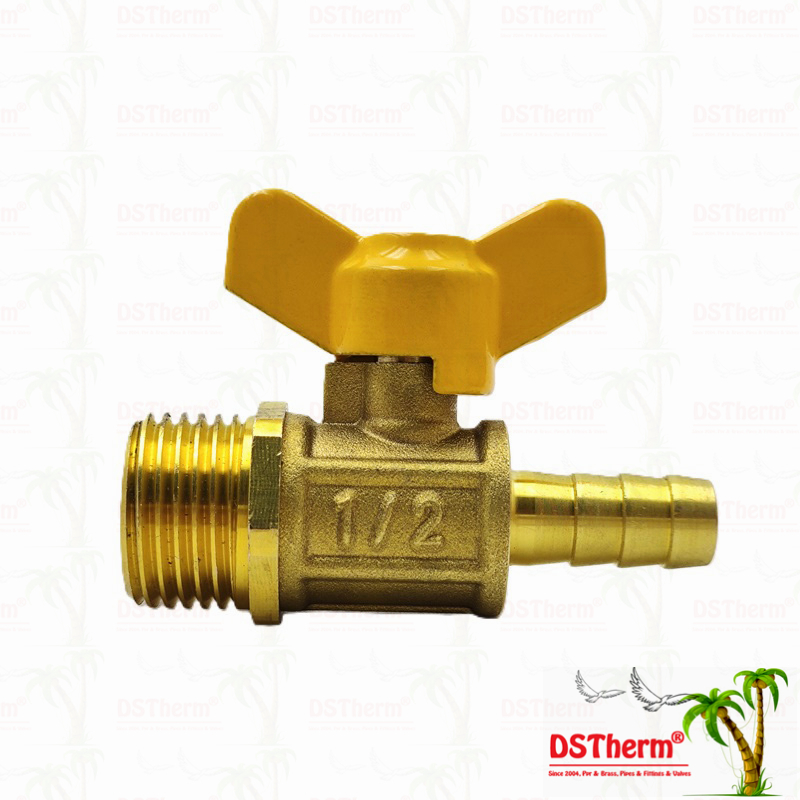

Männliche Schmetterlingsgriffe Messing Gasventil Gasventil Gaskugelventil kundenspezifisch

Spezifikation

Was ist ein Gas-Kugelhahn?

A Gasventil ist ein mechanisches Gerät, das in Gasleitungen installiert wird, um den Durchfluss, den Druck oder die Richtung von brennbaren Gasen zu steuern (wie Erdgas, Propan/LPG oder Stadtgas).

Konstruktionszeichnung

Merkmal

1. Ultra-Niederdruck-Design

Nenndruck: 0,022 MPa (22 kPa / 3,2 psi) – Optimiert für Niederdruck-Gas-/Flüssigkeitssysteme.

2. Multi-Medium-Kompatibilität

Geeignet für: Erdgas, Stadtgas, LPG (Flüssiggas), und Wasser.

3. Robuste Temperaturtoleranz

Betriebsbereich: -10°C bis 80°C – Zuverlässige Leistung in verschiedenen Klimazonen.

4. Standardisierte Gewinde

Gewindestandard: ISO 228 (G-Serie) – Gewährleistet globale Kompatibilität und leckfreie Abdichtung.

5. Kompakte Schmetterlingsventil-Struktur

Flanschabmessungen:

Bolzenlochabstände: 65,5 mm

Flanschdurchmesser: Φ40 mm

Bolzenlochdurchmesser: Φ31 mm – Kompaktes Design für Installationen mit begrenztem Platzangebot.

Anwendungen

1. Gasinstallationen in Wohngebäuden:

Niederdruck-Abzweigleitungen für Kochfelder, Warmwasserbereiter oder Heizgeräte, die Erdgas/LPG verwenden.

2. Spezialisierte Gasverteilung:

Verteiler für Biogas, Laborgasleitungen oder Niederdruck-Industriegaskreise.

3. Wasser-/Niederdruck-Flüssigkeitssteuerung:

Kühlsysteme, Bewässerung oder Niederdruck-Wasserversorgungsnetze.

Gebrauchshinweise

1. Einhaltung der Druckgrenze

ÜBERSCHREITEN Sie NIEMALS 0,022 MPa – Risiko eines Ventilfehlers/Lecks. Überprüfen Sie, ob der Systemdruck dieser Nennleistung entspricht.

2. Überprüfung der Medienverträglichkeit

Bestätigen Sie, dass die Art der Flüssigkeit/des Gases mit den Spezifikationen übereinstimmt (z. B. keine korrosiven/brennbaren Flüssigkeiten außer Wasser/LPG).

3. Temperaturbeschränkungen

Vermeiden Sie Umgebungen unter -10°C (Risiko von Brüchigkeit der Dichtung) oder über 80°C (Risiko der Zersetzung).

4. Gewindeintegrität

Verwenden Sie nur ISO 228-konforme Fittings. Verwenden Sie Gewindedichtmittel (gasdicht für Gasanwendungen; PTFE für Wasser).

5. Installationsausrichtung

Installieren Sie mit Fließrichtung ausgerichtet mit dem Ventilpfeil (falls markiert). Vermeiden Sie eine umgekehrte/druckumgekehrte Montage.

6. Leckprüfung obligatorisch

Druckprüfung mit Seifenlösung oder Gasdetektor nach der Installation. Verwenden Sie niemals offene Flammen.

7. Ausschluss für Hochdrucksysteme

Verboten für:

Standard-LPG-Zylinderventile (>0,8 MPa),

Erdgasleitungen (>5 kPa),

Druckluftsysteme (>1 bar).

Sicherheits- und Konformitätsanweisungen für die Auswahl von Gasventilen

• Zertifizierung: Stellen Sie sicher, dass das Ventil regionale Sicherheitszeichen trägt (z. B. CE, AGA oder GB für Zielmärkte).
• Professionelle Installation: Gasanlagen erfordern zugelassene Techniker – Selbstbau ist illegal und gefährlich.
• Materialwarnung: Überprüfen Sie, ob die Körper-/Dichtungsmaterialien (z. B. Messing/EPDM) den spezifischen Medien (z. B. Schwefel in künstlichem Gas) widerstehen.
